变频器 TDX-E80系列

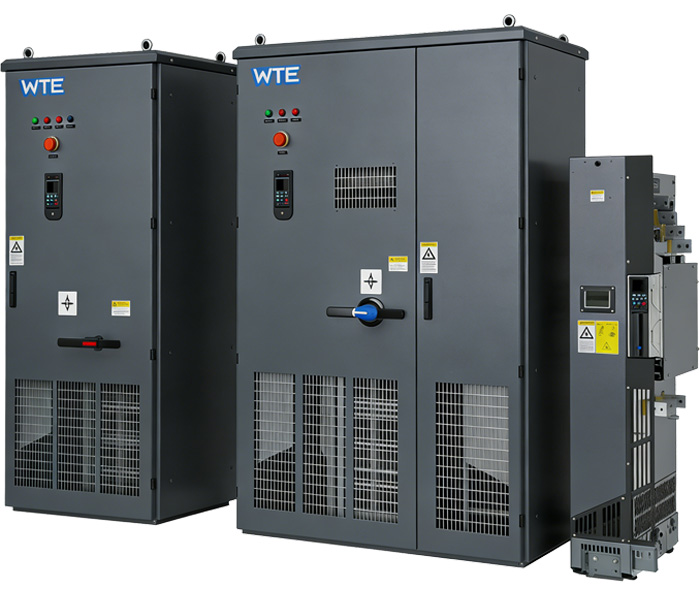

TDX-E80 系列高性能工程型变频器分为单机传动和多机传动两种拓扑形态，定位于高端传动应用、高性能、高可靠性的驱动产品。电压等级涵盖400 V 和690 V 电压的需求，功率范围覆盖3.7 kW ~ 5600 kW。

产品优势

国产化100%

器件选型优选国内一流供应商，且通过广五所国产化认证。

高度灵活的模块化设计

产品涵盖类型:单传变频器、基本整流、回馈整流、有源整流、制动、逆变、DC/DC、PCS可灵活搭配,含水冷、风冷两种机型。

性能稳定可靠的集大成者

计寿命可支持连续满载运行10年以上,具有黑匣子功能,最高转速可达25000转,转速波动可达到0.01%,转矩精度可优于3%。

兼容并蓄的完美适配能力

内置参数互联,支持双通道通讯、功能图调试、数字化远程平台调试检测监控。

产品参数

序号		功能描述
基本整流	输入电压	4: 380~415VAC, 7: 525~690VAC; -10%~+10% (-15%, <1min)
	输入频率范围	47-63Hz
	输出电压	4:540~590VDC, 7:740~975VDC
	过载能力	轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟
	工作效率	大于98%
	电流斜率	大于0.95(额定满载)
基波功率因数	±0.02%
回馈整流	输入电压	4: 380~415VAC, 7: 525~690VAC; -10%~+10%(-15%,<1min)
	输入频率范围	47-63Hz
	输出电压	4: 540~590VDC, 7: 740~975VDC
	过载能力	轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟
	工作效率	大于98%
	基波功率因数	大于0.95(额定满载)
有源整流	输入电压	4: 380~415VAC, 5: 380~500V, 7: 525~690VAC; -10%~+10% (-15%, <1min)
	输入频率范围	47-63Hz
	输出电压	4: 540~720VDC, 5: 570~750VDC, 7:740~975VDC
	过载能力	轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟
	工作效率	大于97%
	基波功率因数	大于0.99(额定满载)
	输入谐波电流	THDI<5% (额定功率)THDU<5% (RZzC>20)
逆变/单传	输入电压	多传:4:540~720VDC,5:540~750VDC，7:740~975VDC;单传:4:380~480VAC;7:525~690VAC
	输出电压	多传:4:0~415VAC,5:0~500VAC,7:0~690VAC;单传:4:0~480VAC;7:0~690VAC
	输出频率	0~300Hz(超过300Hz，请联系汇川技术)
	工作效率	大于98%
	电机控制方式	V/F、SVC、FVC
	调速范围	V/F:1:50,SVC:1:200, FVC: 1:1000
	速度控制精度	SVC:土10%Fs(滑差率),FVC:±0.01%
	转矩响应	开环5mS,闭环3mS
	转矩控制模式	无传感器矢量控制(SVC)、有传感器矢量控制(FVC)
	启动转矩	0.5Hz/150%(SVC)、 0Hz/200%(FVC)
	过载能力	轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟
