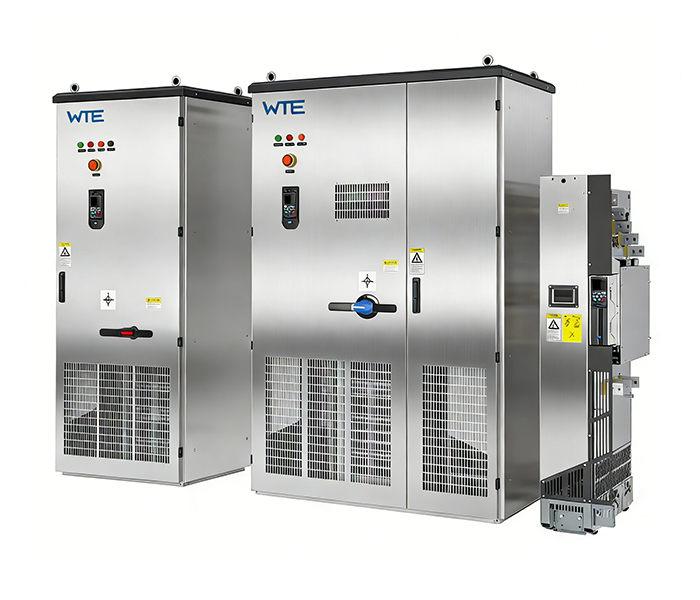

MD880 系列高性能工程型变频器分为单机传动和多机传动两种拓扑形态，定位于高端传动应用、高性能、高可靠性的驱动产品。电压等级涵盖400 V 和690 V 电压的需求，功率范围覆盖3.7 kW ~ 5600 kW。
| 序号 | 功能描述 | |
|---|---|---|
| 基本整流 | 输入电压 | 4: 380~415VAC, 7: 525~690VAC; -10%~+10% (-15%, <1min) |
| 输入频率范围 | 47-63Hz | |
| 输出电压 | 4:540~590VDC, 7:740~975VDC | |
| 过载能力 | 轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟 | |
| 工作效率 | 大于98% | |
| 电流斜率 | 大于0.95(额定满载) | |
| 基波功率因数 | ±0.02% | |
| 回馈整流 | 输入电压 | 4: 380~415VAC, 7: 525~690VAC; -10%~+10%(-15%,<1min) |
| 输入频率范围 | 47-63Hz | |
| 输出电压 | 4: 540~590VDC, 7: 740~975VDC | |
| 过载能力 | 轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟 | |
| 工作效率 | 大于98% | |
| 基波功率因数 | 大于0.95(额定满载) | |
| 有源整流 | 输入电压 | 4: 380~415VAC, 5: 380~500V, 7: 525~690VAC; -10%~+10% (-15%, <1min) |
| 输入频率范围 | 47-63Hz | |
| 输出电压 | 4: 540~720VDC, 5: 570~750VDC, 7:740~975VDC | |
| 过载能力 | 轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟 | |
| 工作效率 | 大于97% | |
| 基波功率因数 | 大于0.99(额定满载) | |
| 输入谐波电流 | THDI<5% (额定功率)THDU<5% (RZzC>20) | |
| 逆变/单传 | 输入电压 | 多传:4:540~720VDC,5:540~750VDC，7:740~975VDC;单传:4:380~480VAC;7:525~690VAC |
| 输出电压 | 多传:4:0~415VAC,5:0~500VAC,7:0~690VAC;单传:4:0~480VAC;7:0~690VAC | |
| 输出频率 | 0~300Hz(超过300Hz，请联系汇川技术) | |
| 工作效率 | 大于98% | |
| 电机控制方式 | V/F、SVC、FVC | |
| 调速范围 | V/F:1:50,SVC:1:200, FVC: 1:1000 | |
| 速度控制精度 | SVC:土10%Fs(滑差率),FVC:±0.01% | |
| 转矩响应 | 开环5mS,闭环3mS | |
| 转矩控制模式 | 无传感器矢量控制(SVC)、有传感器矢量控制(FVC) | |
| 启动转矩 | 0.5Hz/150%(SVC)、 0Hz/200%(FVC) | |
| 过载能力 | 轻过载:110%每5分钟允许持续1分钟;重过载:150%每5分钟允许持续1分钟 | |
